Les éléments

Les entités

Une entité est identifié de manière unique et qui a un sens dans le monde réel. Dans un diagramme ER, une entité est généralement représentée par un rectangle. Elle est décrite par des propriétés ( synonyme → attributs ). Dans le contexte SQL, elle est traduite par une table et les propriétés sont traduites en tant que champ.

Les relations (associations)

Dans un diagramme Entité-Relation (DER), une relation (aussi appelée association) est une connexion significative ou une interaction entre deux ou plusieurs entités. Elle est représentée par un losange liant les entités concernées et elle est identifiée par un verbe.

Les cardinalités

Les cardinalités sont formulées par 2 valeurs → min, max. Si la valeur min et max est identique, on utilise une forme abrégée 1,1 → 1.

La première valeur exprime la dépendance d’existence. La seconde valeur exprime le nombre maximum d’engagement de l’entité dans la relation.

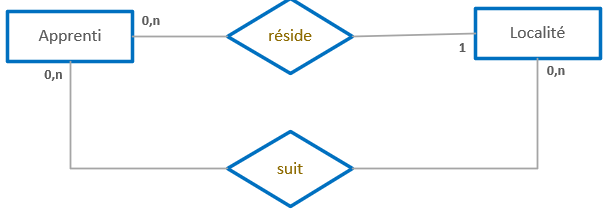

Interprétation

réside

Un apprenti doit résider dans une et une seule localité

Une localité peut être la résidence de plusieurs apprentis

suit

Un apprenti peut suivre plusieurs cours

Un cours peut être suivi par plusieurs apprentis
